混凝土

一般混凝土應遵循BS8110中的建議。

輕質(zhì)混凝土，輕質(zhì)混凝土的干密度通常不應為1大于1750kg/m³。其他密度可以使用，但在BS5950的這一部分中，所有對輕質(zhì)混凝土的引用都假定干密度至少為1750kg/ m³。在使用小于1750kg/ m³干密度的輕質(zhì)混凝土時(shí)，應適當考慮混凝土性能的變化及其對抗剪性能的影響......

密度

在沒(méi)有更精確的信息的情況下，標稱(chēng)密度應如下所示。

（a）設計壓型鋼板（濕密度）：正常重量混凝土2400kg/ m³；輕質(zhì)混凝土1900kg/ m³。

（b）組合樓板的設計（干密度）：正常重量混凝土2350kg/ m³；輕質(zhì)混凝土1800kg/ m³。

 注意：輕質(zhì)混凝土密度可在制造商的文獻中找到。

骨料粒徑

集料的名義最大尺寸取決于澆筑混凝土的結構單元中的最小尺寸，并且不應大于：

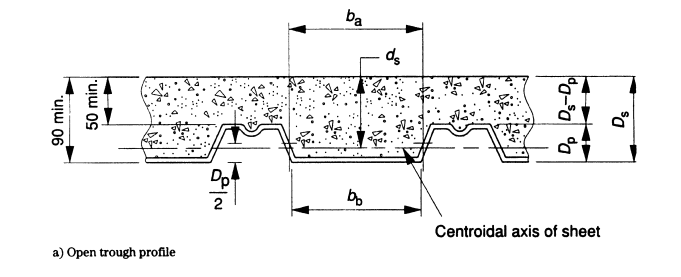

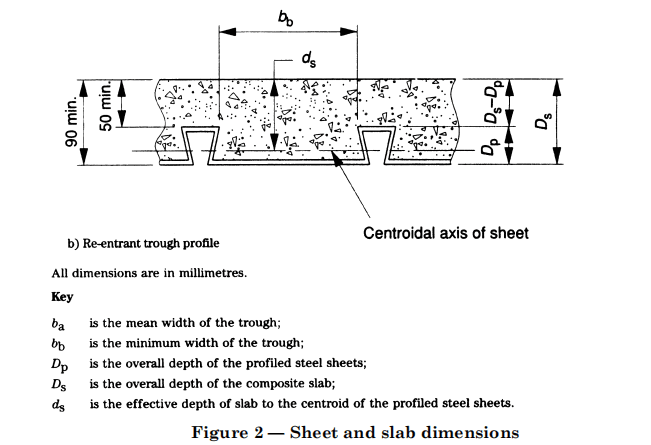

a）0.4（Ds-Dp）（見(jiàn)圖2）；

b）b_b/3（見(jiàn)圖2）；

c）20毫米。

樓板厚度

組合樓板Ds的總深度應足以提供所需的抗火災影響能力（見(jiàn)7.2），并且作為最低不應小于90毫米。壓型鋼板肋頂主平面以上的混凝土厚度（Ds-Dp）應不小于50毫米，但其覆蓋面應不小于任何剪切連接器的頂部。

添加劑

添加劑可按照BS8110的建議使用，條件是型材的鋅涂層不受不利影響。壓型鋼板應視為在應用BS8110的建議時(shí)使用“嵌入金屬”。

剪力件

剪力件應滿(mǎn)足BS5950-3.1：1990的建議。除了BS5950-3.1：1990中給出的剪力件抵抗力應該在推出測試的基礎上確定。

栓釘剪力件

應允許混凝土密度對螺柱剪切連接件設計值的影響.. 干密度不小于1750kg/m3的輕骨料混凝土中螺柱剪切連接件的抵抗力應取正常重量混凝土中值的90%，如BS5950-3.1：1990所建議。

板的固定

用于將壓型鋼板固定在梁或其他支架上的螺釘和其他機械緊固件，以及用于薄板側圈的緊固件，應符合BS5950-63）。
