設計：一般性建議

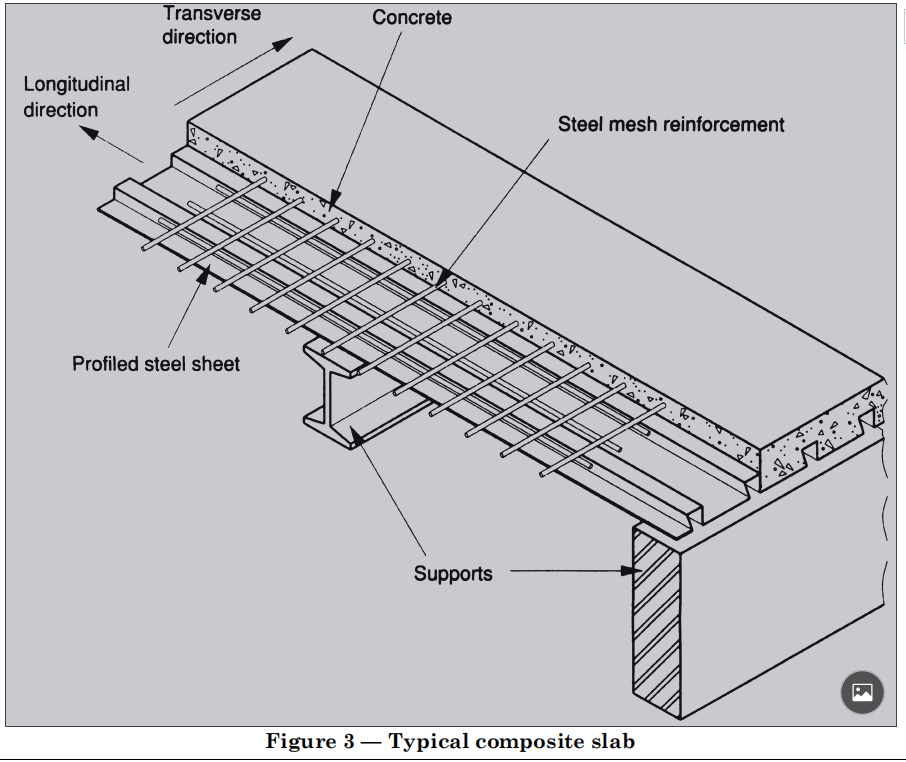

1.      建筑模板  組合樓板（見圖3），應由放置在壓型鋼板上的原位混凝土組成，其設計目的是作為濕混凝土的永久性模板，以便混凝土硬化。將在結構上與壓型鋼板結合，形成組合樓板。組合作用應以下列方式之一獲得：

a）通過機械聯鎖；

b）通過型材形狀引起的摩擦；

c）通過端部錨固；

d）由c）與a）或b）的組合引起的摩擦。在設計中，任何化學性質的結合或粘附都應被忽略。

必要時應提供鋼筋（見4.4）。然而，除非通過測試確定了彎矩力，否則鋼筋不應用于與壓型鋼板結合抵抗正彎矩。（見6.3）或者，壓型鋼板的設計應只作為永久模板。在這種情況下，在設計板中應在跨度中設置拉伸鋼筋。如BS8110所建議的鋼筋混凝土，不依賴于與型材的組合作用。

注1在實踐中，這種替代類型的板型往往提供一定程度的組合作用，很難阻止它這樣做。這樣產生的行為并不影響其效果提高效率，因為拆除鋼模板（如果這可以在不損壞混凝土的情況下完成）不會(huì )顯著降低壓型鋼板的強度或其耐火性能.壓型鋼板保留的話，但它們可能產生的任何有益效果在設計中都被忽略了。應在平板中形成維修管道的地方對于由此導致的承載能力下降，應給予適當的考慮（見6.1.3）。

2.      設計階段. 組合板的設計應考慮以下幾個階段.

（a）第一階段 壓型鋼板作為模板 評估市場上可用的壓型鋼板型號，用作模板支撐濕混凝土。這包括檢查承載能力，撓度和使用道具的影響（見第5節）。

（b）第二階段 組合樓板 壓型鋼板與結構混凝土板之間的組合作用，這包括檢查承載能力和撓度（見第6節）

3.      臨時支撐 正常情況下，不應采用臨時支撐。但是，如果超出了施工的安全跨度限制，則應向工程提供臨時支撐，在混凝土達到足夠強度之前，為了避免在濕混凝土和施工荷載作用下超過壓型鋼板的承載，還應使用支撐結構來減少型材鋼板的撓度，否則會(huì )超出撓度極限。在使用臨時支撐的地方，在支撐和被支撐的壓型鋼板的設計中，應考慮其使用和隨后移除對復合板中剪力分布的影響。

注：必須僅在設計文件或圖紙中規定的情況下使用臨時支架。

應選擇提供臨時支撐的方法，以適應現場條件.通常，應該使用以下之一：

a）下面的臨時支撐；

b）板下面的臨時橫梁。

在適當的地情況下可以使用替代方法，臨時支撐應能夠承載施加在其上的所有載荷和力，而不會(huì )產生不適當的撓度。在使用孤立的臨時支撐時，應把分布梁組合在一起以便為壓型鋼板提供連續的支撐。除非設計文件或圖紙另有規定，這應與永久支架平行。

無論采用何種支撐方式，其布置方式應確保板的底面與連接永久性支撐水平面的線上方的彎曲不得超過Ls/350，其中Ls是組合板的有效跨度。任何支撐臨時支撐的樓板都應進行檢查，以確保其對支撐所施加的力具有足夠的抵抗力，或在拆除支撐期間，采用與樓板使用年限相適應的混凝土強度。

4.      提供加固

在組合板中應提供鋼筋或鋼筋網片形式的鋼筋，其形式如下：

a）對于單跨，中間支座上的進行連續性加固；

b）對于連續跨和懸臂，在中間支座上進行完全全連續加固；

c）在集中荷載和開洞周?chē)�布設分布鋼筋；

d）布置二次橫向增強鋼筋，以抵抗收縮和溫度應力。

必要時，還應設置以下鋼筋：1）增加組合板的耐火性；2）作為跨中拉結筋.
