SDI和ANSI標準下的樓承板組合樓板規范
1. 概述：
1.1 范圍：
A. 本規范適用于作為永久模板和作為正彎矩受力鋼筋使用的冷彎成型樓承板的材料、設計和作為組合樓板的安裝。
B. 注釋不應被視為強制性文件的一部分。
1.2 參考守則、標準及文件:
A. 守則及標準：為本標準之目的，請遵守下列守則及標準的適用規定：
1. 美國鋼鐵協會(huì )（AISI）《標準-北美冷鋼結構構件設計規范》，2001年版，2004年補編
2. 美國焊接學會(huì )ANSI / AWS D1.3結構焊接規范/鋼板-98結構焊接規范鋼板
3. 美國材料試驗學會(huì )（ASTM）A653（A653M）-06，A924（A924M）-06，A1008（A1008M）-06，A820，（A820M）-06，C1399（C1399M）-04，測試方法E2322-03，ASTM小組委員會(huì )CO9.42
4. 美國混凝土學會(huì )鋼筋混凝土建筑規范要求-ACI318-05
5. 美國公民工程學會(huì )（ASCE）-SEI / ASCE7-05
6. 美國鋼結構學會(huì )（AISC）-鋼結構建筑規范，第13版
7. 美國保險商實驗室（UL）防火目錄http://www.ul.com/database 2006
注釋?zhuān)涸S多使用復合地板的消防相關組件都是可用的。在美國保險商實驗室防火目錄中，組合樓板結構顯示了受約束和不受約束組件的每小時等級。ASTM E119在附錄X3中提供了有關“
確定樓板和屋頂組件以及單個橫梁的約束條件”。
B. 參考文件：參考下列文件：
1. SDI組合樓板設計手冊-CDD2-1997
2. SDI《樓承板施工手冊》-MOC2-2006
3. SDI標準作業詳圖
4. SDI隔板設計手冊-DDMO3-2004
2. 產品：
2.1 材料
A. 鍍鋅鋼板應符合ASTMA653（A653M）結構質量，最小屈服強度33ksi（230MPa）。
B. 未涂層或磷化的頂部/表面涂層的鋼板應符合ASTM A1008（A1008M）的規定，其最小屈服強度應為33 ksi（230 MPa）。其他結構板鋼或高強度低合金鋼是可以接受的，并應從北美冷軋鋼結構構件設計規范中選擇。
C. 附件用鋼板應符合ASTMA653（A653M）-最低屈服強度為33ksi（230MPa）。結構附件的結構質量，ASTMA653（A653M）非結構附件的商業質量，或ASTMA1008（A1008M）的結構或非結構附件。其他結構板鋼或高強度低合金鋼是可以接受的，并應從北美冷軋鋼結構構件設計規范中選擇。
D. 樓承板板型（剖面）和厚度（量規）應如平面圖所示。
注釋?zhuān)捍蠖鄶涤糜诮M合樓板的樓承板均由符合ASTM A1008（A1008M），33和40級標準的鋼或A653（A653M）結構鋼制成。 當指定替代鋼時，會(huì )受到某些限制（請參閱《北美冷彎鋼結構構件設計規范》第A 2-3.2節）。2.1A是指使用鍍鋅樓承板，2.1B是指使用未涂覆或磷化的頂部/油漆的底部樓承板。在大多數情況下，設計師會(huì )選擇一個表層或另一個表層。但是，兩種類型的表面處理都可以在工作中使用，在這種情況下，設計人員必須在計劃和項目規范中指明使用每種表面處理的區域。 （請參閱第2.3節和這些規范的全部?jì)热荩?在第2.1D節中，樓承板類型是設計者選擇的特定樓承板輪廓。
2.2 公差

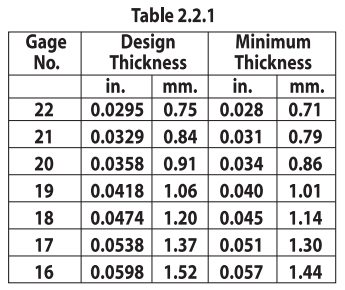

A. 未涂覆厚度不得小于表2.2.1所列設計厚度的95%：
B. 樓承板長度應在指定長度的正或負1/2英寸（12毫米）以?xún)取?/span>
C. 樓承板蓋寬度不得大于負3/8英寸（10毫米），加上3/4英寸（20毫米）。
D. 樓承板橫向剪切偏差：在10英尺內不超過1/4英寸（3米內不超過6mm）
E. 樓承板脫方度每英尺不超過1/8英寸（每米不超過10mm）.
2.3 表面
A. 鍍鋅應符合ASTMA653（A653M）的規定
B. 未涂層或磷化的頂面，底面已涂漆應適用于符合ASTM A1008的鋼板（A1008M）.
C. 樓承板的飾面應適合結構的環境
注釋?zhuān)簶浅邪灞砻鎽显O計者的規定，并應適合結構的環境。 由于組合樓板樓承板是樓板的正彎矩鋼筋，因此必須設計成能延長結構壽命。建議使用與ASTM A653 (A653)-G30最小值相同的鍍鋅面漆。當使用頂部磷化和底部涂漆的組合樓板時，底漆僅用于保護鋼在普通大氣條件下的短時間暴露，應被視為非永久性和臨時涂層。
