除非壓型鋼板組合樓板是為連續性而設計的，否則載荷影響假定作用于簡單的跨度。

C4.1 彎曲強度

本節用于確定壓型鋼板組合樓板的彎曲強度。

A.   SDI方法-在梁上沒有剪切栓釘時，如果在支撐復合鋼壓型鋼板的梁上沒有剪切栓釘，則使用此方法。

復合材料截面的抗剪彎矩M_no是根據裂縫來確定的部分的分析。轉換后的截面屬性的計算參見附件C5。

FY=壓型鋼板的屈服應力≤60 ksi；

h =樓板厚度

I_cr =裂縫截面慣性矩

M_no =標準抵抗力矩

Y_cc =樓板頂部到裂縫截面中性軸的距離

φ= 0.85是抵抗系數

1)      局限性
“ SDI方法”應僅限于帶有壓痕的鍍鋅或無涂層的壓型鋼板。 壓花圖案應為制造的壓型鋼板的典型圖案，其壓痕深度不得小于測試壓痕深度的90％。 腹板角度應限制在55°至90°之間，腹板的平面寬度不得有凹角。 鋼截面深度dd限制為3英寸（75毫米）。 具體設計抗壓強度應在2500 psi（17 MPa）和6000 psi（40 MPa）之間。壓型鋼板上方的最小混凝土厚度應為2英寸（50毫米）。

除非有足夠的測試數據來支持使用厚度更大的壓型鋼板的方法，否則可用的樓板能力僅限于厚度為0.0474英寸（1.20毫米）的壓型鋼板。

2)     在連續鋪設的壓型鋼板組合樓板中，承受負彎矩的截面應設計為常規的鋼筋混凝土板。 在組合板中，彎矩和剪力應通過分析來計算，或者在適用的情況下，應通過ACI 318《鋼筋混凝土建筑規范要求》第8章的系數來計算。

3)     允許應力設計允許應力設計作為一種替代設計方法是可以接受的， 參見SDI組合壓型鋼板設計手冊。

B.    SDI方法-在梁上使用抗剪栓釘

如果在支撐壓型鋼板組合樓板的橫梁上存在足夠數量的抗剪栓釘，以增強截面的極限彎曲能力，或者如果在特定壓型鋼板剖面上的試驗表明，壓型鋼板能夠在沒有剪力釘的情況下發展完整的極限力矩，則應使用此方法。

其中：

A_s=單位壓型鋼板寬度的用鋼量（面積）

         =混凝土受壓區高度

b=單元寬度

d=從板頂到壓型鋼板形心的距離

F_y=屈服強度，不超過60千硅(415MPa)

M_nf= 梁上帶栓釘的標稱（極限）力矩

Φ=0.85，阻力系數

這種方法僅限于存在的剪切栓釘數量等于或超過Ns的結構，即每英尺壓型鋼板寬度的最小剪切栓釘數量，以加強壓型鋼板組合樓板的全截面。

其中：

A_bf=每單位寬度壓型鋼板的底部面積

A_sc=抗剪栓釘的橫截面積，平方英寸(平方毫米)， 1/2英寸和3/4英寸直徑的栓釘是可以接受的

A_webs=每單位寬度壓型鋼板的腹板面積

f_c’=混凝土強度，KS I(MPa)

E_c=混凝土彈性模量

= 實心混凝土中一個雙頭栓釘剪切連接器的標稱強度

N_s,將沿著每個梁安裝。 在對接的端部搭接處，雙頭螺栓應交錯排列，以將壓型鋼板的兩端固定在通用接頭處。 在周邊條件或開口處（平板不連續的地方），所有栓釘都必須與壓型鋼板端部接合。 考慮復組合梁作用時，Qn值會(huì )減小，并且栓釘穿過壓型鋼板安裝。 減少不適用于確定Ns。

當剪力栓釘存在于支撐復合鋼橋面的梁上，但其數量不足以發展截面彎曲的極限承載力時，應采用以下方法：

在設計中使用φM_np作為抵抗系數。

其中：

M_no由C4.1.A節確定

M_nf 由C4.1.B節確定

M_np=栓釘密度為 N 's下可用的標準力矩能力

   N 's =鋼壓型鋼板每單位寬度沿梁實際存在的抗剪栓釘的數量–可接受直徑為1/2“和3/4”的栓釘

    N 's由C4.1.B節確定

Φ=0.85，阻力系數

C.   替代方法

當相關參數(包括板面截面)對組合板強度有貢獻時，可以采用其它合理的方法來確定組合板強度；鋼板厚度 混凝土的重量，強度和類型； 剪切傳遞裝置； 加載方式 等等。）這些分析可以使各種參數之間存在線性關系。 應進行充分的測試以建立方法-測試的可變性。

C4.2 剪切強度本節用于確定復合壓型鋼板板的剪切強度。

其中：

單位寬度混凝土的抗剪能力

V_D=按AISI計算的單位寬度的鋼壓型鋼板截面抗剪強度

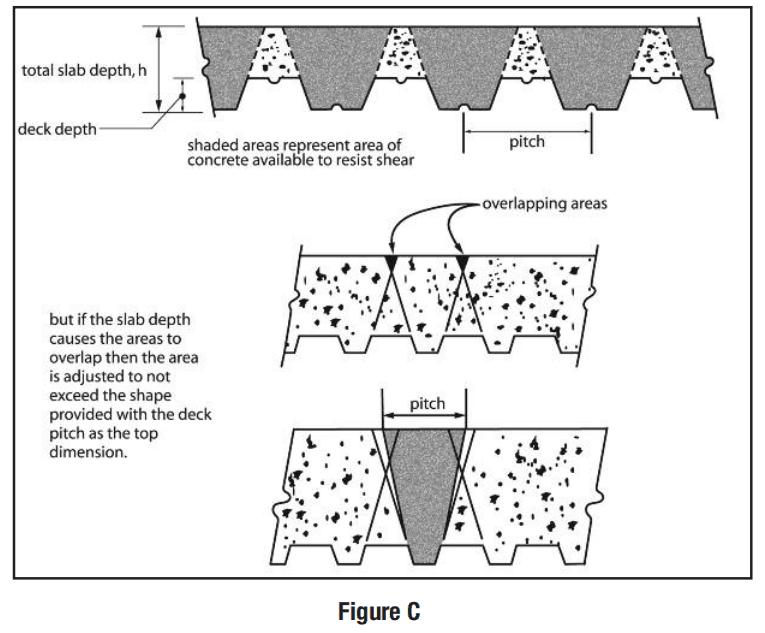

A_C=可用抗剪混凝土面積見圖C1

βc=1.0, 若混凝土密度超過130磅/立方英尺，則為0.75磅/立方英尺

C4.3 撓度

在疊加荷載下，組合板的撓度應不超過跨度/ 360。 可以使用從變形截面分析方法確定的破裂和未破裂的慣性矩的平均值來預測撓度。
