1.設計階段
組合梁和樓板的設計明顯受到跨度要求和要承受的載荷的影響。 因此，除了網格布局外，重要的是盡早建立所有負載的準確細節。 不幸的是，某些信息（例如由于服務引起的載荷）在需要時通常不可用，因此結構設計人員必須使用保守的值，以便在以后設計服務時提供靈活性。
使用位置的信息也很重要，因為它可以考慮梁腹板和/或板上的任何開口要求。開孔對構件的抵抗有很大的影響。
以下列表是設計組合板和梁所需信息的指南：
- 柱網和梁的布置
l 樓板邊緣布置
l 靜態和動態施加的載荷（包括任何施工期間可能需要的來自工廠/機械的臨時集中負載）
l 使用和完成荷載
l 特殊載荷（例如墻壁，風載荷）
l 耐火階段
l 樓承板類型（淺型或深型，縮口或梯形）
l 樓板厚度限制
l 最低質量要求（聲學性能）
l 洞口位置
l 外觀和一般暴露的要求
l 修復的需求
l 包覆附件的要求(可能影響板邊的細節)
l 施工容許誤差
l 撓度限制
l 支撐要求或限制
l 任何已知的使用樓承板焊接的現場限制。
為了準備樓承板布置圖，深化設計師還需要知道：
l 混凝土類型和等級
l 剪力釘布局和詳細信息
l 包覆支撐方法(用于邊緣邊模設計等)
還有一些特殊的信息傳遞問題，因為鋪板和組合板的設計常常依賴于對壓型鋼板廠家文獻中所提供的信息的使用。表列的數據和說明資料必須全面。例如，在載荷跨度表中，應明確以下幾點：
l 載荷是給定的標稱值還是設計值?
l 這些表與什么防火性能有關？
l 指定的加固要求是否意味著任何裂紋控制能力?
l 這些表是否暗示了足夠的可使用性以及抵抗力？如果是，則假設采用了哪些限制條件？
如果結構設計師選擇將部分組合樓板設計委托給樓承板制造商（深化設計師）的設計服務，那么所有的人都必須有明確的溝通 相關的設計信息。
2.施工階段
在設計團隊和施工團隊之間缺乏必要的信息傳遞會(huì )導致延誤，或者最壞的情況是不正確或不安全的施工。
現場人員應檢查所提供的信息并確認其完整，并將任何相關信息傳遞給適當的分包商。 現場可能影響設計的任何變化均應提交給結構設計師。
樓承板布置圖
裝卸樓承板的人員應準備好樓承板布局圖，以便將捆束正確地放置在框架周?chē)?/span> 顯然，樓承板鋪設團隊也應該可以使用它們。

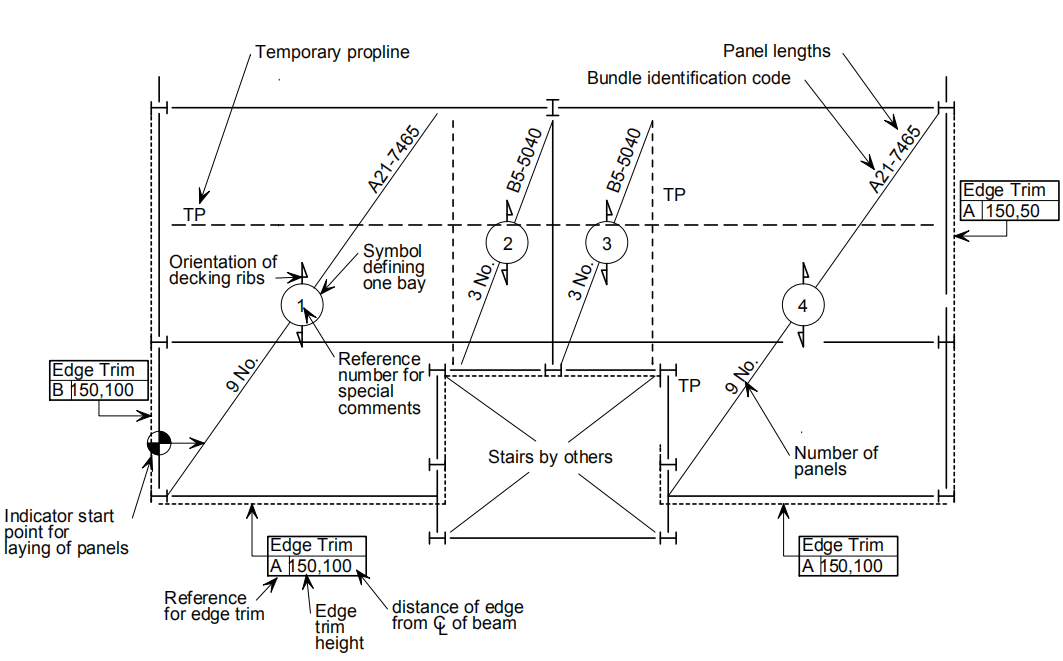

盡管不同的樓承板廠家的圖紙細節可能會(huì )略有不同，但圖紙應（原則上）將每個樓層劃分為多個隔間，其中隔間是一個應成捆放置的區域。 通常在圖紙上使用對角線指示托架。 張數和長度應寫在對角線上。 束參考也可以針對該對角線進行詳細說明。 可以使用在對角線上繪制的圓圈中的數字來參考有關托架的其他施工說明，如圖3.1所示。 該圖顯示了樓承板布局圖的示例，但為清楚起見，省略了剪切連接器和緊固件信息。 確切的細節應參考裝飾承包商的文獻。
鋪設樓承板的大致起點應在圖紙上給出，并說明鋪設方向。 應該確定所有支撐物（永久性還是臨時性），以及是否在鋪設地板之前就位。 圖上的字母TP通常表示支撐線。列位置及其方向也應顯示。 樓承板類型，厚度和材料強度應在圖紙上注明。
所有相對于永久性支撐物而言，均應給出用鋼結構修剪的所有開口的位置以及所有平板的周長。 這可以采用標題為“邊緣修剪”的參考框的形式，帶有參考編號（有關詳細信息，請參見其他地方），平板深度以及從平板邊緣到最近的永久支撐中心線的距離， 但有關確切的圖紙細節，請參考裝飾承包商的文獻資料。
為了清楚起見，剪切連接器的布局也應顯示在樓承板圖上或單獨的圖上。 信息應包括剪切連接器的類型，其長度，方向（如果是射孔的話）和相對于肋的位置。 應給出剪切連接器的中心線和鋪板邊緣之間的最小距離。剪切接頭的準備、固定和測試的細節應在現場提供。有關剪力連接的更多信息，請參見第5.3節和BCSA出版物37/04 [6]。
緊固件信息應在圖紙上給出。 應給出接縫和支撐件的緊固件類型，以及最大間距（或每米最少數量的緊固件）。 如果結構設計人員已將樓承板設計為對橫梁有效的側向約束，并且有必要為制造商的正常固定裝置增加緊固件，則應在樓承板布局圖和/或一般說明中明確指出。
一般注意事項應包括在施工條件下樓承板可以承受的設計載荷。BCSA出版物37/04 [6]中給出了避免在澆筑混凝土之前超載的指南。
必須將樓承板布局圖的副本提供給總承包商，以便可以檢查是否有必要的支撐。 總承包商還需要參考這些圖紙，以獲取最大建筑載荷和任何特殊載荷的詳細信息。
樓承板捆包標識
識別標簽應貼在交付給每個
現場。 標簽通常將包含以下信息：
·張數，長度和厚度
·總捆重
·接收捆綁物的地板位置
·樓承板類型
·捆綁包標識。
樓承板上的產品信息也應在現場提供，包括肋骨的高度及其間距以及其他技術信息。
鋪設鋼筋、澆筑板及其后使用所需資料
結構設計師應為每個樓層的每個隔間準備一個鋼筋布局圖。 應指出所有鋼筋的位置，長度，最小重疊量和最小混凝土覆蓋層。 還應注意所有鋼筋的等級�？梢愿鶕桓督o現場的每個鋼筋束的識別標簽來檢查該等級。 如果要使用纖維，則應提供有關纖維的適當信息。
重要的加固細節（如在施工縫、支撐位置、開口和邊緣）應參考并放置在此圖紙上。
樓板總布置圖(或規范)應包括混凝土性能要求或配合比細節(包括纖維增強的任何細節)、表面光潔度要求、水平公差和對施工縫位置的任何限制。他們還應確定可拆除臨時支架的最低混凝土強度，確定可承受臨時建筑荷載的最低混凝土強度適用，并在適當時，最大允許車載重量(沖剪)�；炷恋淖钚姸瓤梢杂没炷翝仓蟮奶鞌祦�(lái)表示。
支撐信息
如第2.2節所述，結構設計師應向主要承包商提供樓板恒載值，以制定支撐解決方案。
