鋼筋
鋼筋的類型和節點
組合板中的鋼筋通常采用一種相對較輕的焊接組織形式，通常輔以一些鋼筋。鋼筋需要完成以下幾個功能:
在著火條件下在板的支撐處提供抗彎性（通常在“正�！陛d荷條件下忽略這種加固）。
·減少和控制支撐處的開裂，這是由于彎曲張力和收縮收縮效果。
·分布局部點荷載和線荷載的影響。
·加強開口的邊緣（請參閱第4.2.6節）。
·充當復合梁的橫向鋼筋（請參見第5.3.2節）。
最常見的網片尺寸是A142和A193(根據BS 4483[22]使用名稱)，數字表示每米寬度的鋼筋橫截面積(mm2)。這種織物通常以2.4米寬、4.8米長的“片”形式生產�！�A”型織物在兩個方向上都有等距的條紋層(稱為“正方形”織物)，是最常用的網片�？梢杂嗁徧厥獾目椢�，如“B”型或“C”型織物，其金屬絲較粗或在一個方向上的間距較短�！�B”型“結構”織物在100毫米中心有縱向筋，在200毫米中心有橫向筋。當需要高度加固的區域用于結構或防火目的時，可以使用這些材料�！�C”型“公路”網片是用于公路的，在橫向上只有很輕的加強。組合地板不應使用C型網片。
不建議使用小于A142的網片尺寸，因為其防火性能差且無法控制收縮，因此被認為是非結構性的。
鋼筋可以用來補充網片：
·延長耐火時間。
·加強重要開口周?chē)臉前濉?/span>
·需要額外的橫向加固時。
·實現更好的裂縫控制。
鋼筋應符合BS 4483 [22]（網片）或BS 4449 [23]（鋼筋），其細節應符合BS EN
1992-1-1 [24]或BS 8110 [30]和BS 8666 [25]。 鋼筋分為三種延性等級； A，B或C。在英國，通常使用延性等級B的鋼筋，但大多數織物的延性等級為A。增強材料的延性等級對搭接和錨固長度沒有影響。BS 4483提供的網片中的鋼筋是有肋的，與普通鋼筋相比，這將減少所需的錨固長度。 BS EN 1992-1-1假定鋼筋是有肋的，但是BS 8110允許使用肋和普通鋼筋。
在淺層復合板中，應將鋼筋支撐在地板頂部上方足夠高的位置，以允許混凝土圍繞鋼筋放置。所需的頂蓋取決于混凝土等級和暴露程度。BS EN 1992-1-1的表NA.2和NA.3中給出了建議。這些提供的信息與BS 8500-1
[17]中的信息相同，但形式更緊湊。結構設計師應確定樓板頂部相關的暴露條件。適用以下暴露條件：
對于在干燥保護環境中的樓板，例如 在這樣的封閉建筑中
作為辦公室，混凝土的暴露等級為XC1。
·對于暴露在高濕度環境中的外部樓板，暴露等級具體的是XC3或XC4。
·對于暴露在海洋環境中的樓板，暴露等級為XS1，XS2或XS3。
·對于暴露于凍融循環的樓板，暴露等級應為是XS（有關此類的建議，請參閱BS 8500-1）。
BS EN 1992-1-1中的表NA.2適用于預期工作壽命為50年的情況，表NA.3適用于預期工作壽命為100年的情況（通常不適用于建筑物）。
在樓板暴露于氯化物和凍結/融化侵蝕的停車場，暴露等級為XD3，或者，如果預期的設計壽命不超過30年，則暴露等級為XF3或XF4，前提是要保護混凝土表面 有效，耐用且持久的防水膜。 （任何膜都應該是防水涂層，以防止包含溶解的除冰鹽的水進入混凝土，包括混凝土的任何接縫和裂縫處。）

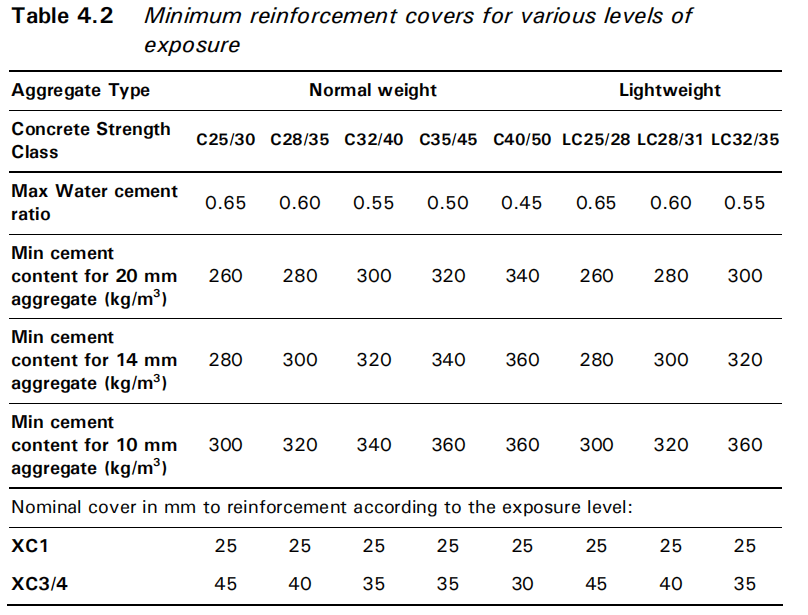

表4.2中給出了針對XC1和XC3 / 4暴露等級的推薦防護范圍。 有關其他暴露等級的保護層和具體規格，請參閱BS 8500-1。本節中有關耐久性的建議僅涉及混凝土和鋼筋。 金屬樓承板的腐蝕防護在A.1.1節中介紹。
注意：
（a）這些值取自BS 8500-1
[17]和BS EN 206-1
[16]
（b）暴露條件在BS 8500-1中定義。用于水密加熱的內部樓板建筑物，在干燥條件下，暴露條件應為XC1。適用于樓板在高濕度或周期性干濕條件下，暴露條件應為XC3 / 4。更嚴格的暴露條件可能適用于某些條件，例如停車場。
（c）標稱覆蓋：BS 8500-1列出了標稱覆蓋的最小覆蓋范圍。名義覆蓋表4.2中列出的是BS 8500-1中給出的最小覆蓋層加上固定公差（Δc）10毫米所列蓋板的預期使用壽命為50年。對于有意100年的工作壽命，無需更改XC1暴露等級保護，并且15毫米應加到XC3 / 4上。
（d）在實踐中，由于不建議使用輕型網片制成小于30毫米的標稱覆蓋層在將輕型網片支撐在正確的位置方面存在實際困難。
（e）所列的覆蓋是出于耐用目的�；馂目赡苄枰蟮难谧o抵抗因素。

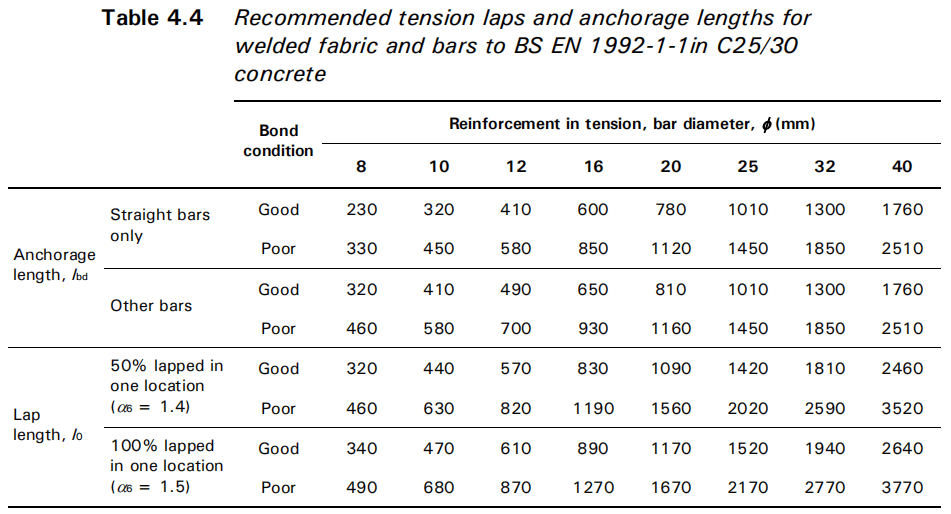

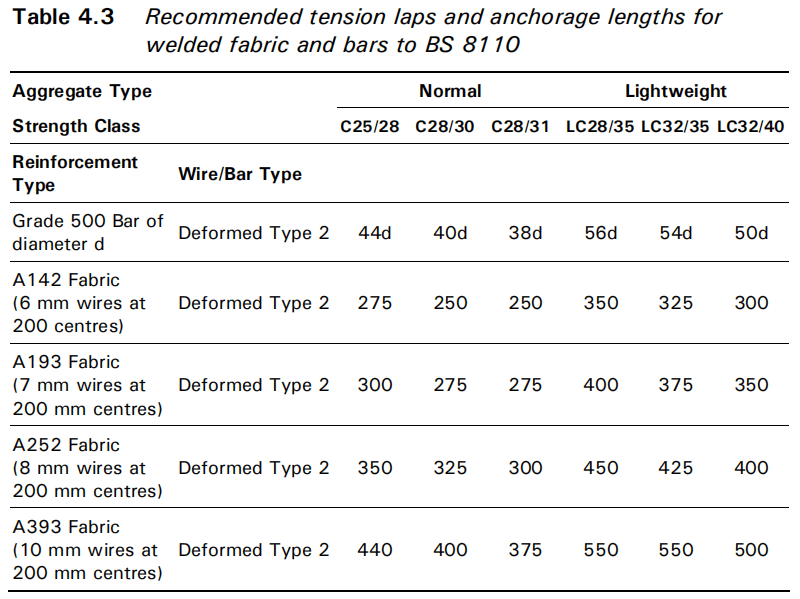

表4.3給出了建議的焊接網片和鋼筋的張力搭接和錨固長度，見表4.3，表BS EN 1992-1-1的推薦張力見表和錨固長度見表4.4
注意：
（a）表4.3基于BS 8110-1
[30]中給出的信息，假設鋼筋/網片完全受力。 但是應注意，根據BS EN 1992-1-1確定的建議（如下表4.4所示）可能與上述內容有所不同。
（b）如果在截面的頂部出現搭接，并且最小覆蓋層小于搭接鋼筋的尺寸的兩倍，則搭接長度應增加1.4倍。
（c）變形的2型鋼筋/鋼絲：鋼筋的橫向肋間距基本均勻，并突出超出鋼筋/鋼絲的主要圓形部分。 可能有縱向肋。 注意：英國提供的大多數變形高屈服鋼筋為T(mén)ype 2。
（d）鋼筋和網片的最小搭接/固定長度分別應為300毫米和250毫米。
注意：
1名義上的覆蓋所有面且條之間的距離≥25 mm（即a2<1）。
2假定考慮到影響錨固的因素的系數（在BS EN
1992-1-1中的8.4.4節中定義）a1=a3=a4=a5= 1.0。
3設計應力為435 MPa。在測量錨固位置thesd處鋼筋的設計應力小于435 MPa的情況下，該表中的數字可以用ssd/ 435進行分解。最小搭接長度在BS EN
1992-1-1的第8.7.3節中給出。
4錨固和搭接長度已四舍五入至最接近的10毫米。
5在一個位置重疊了33％的鋼筋的情況下，將“在一個位置重疊50％”的搭接長度減小了0.82倍。
6鋼筋延展性等級對搭接和錨固長度沒有影響。
7在不超過250毫米厚的樓板中，所有水平鋼筋都可以視為具有良好粘結條件。
8在厚250毫米以上的樓板中，底部250毫米的水平鋼筋可以認為具有良好的粘結條件。頂部區域（距底部250毫米以上）的鋼筋可認為粘結條件較差。
9該表中的信息取自《歐洲規范2》 [26]中的如何設計混凝土結構。應該咨詢該出版物以獲取其他具體類別或更多指導。
鋼筋纖維
鋼筋纖維由鋼，聚丙烯或兩者的組合制成的短纖維組成，在放置前將其混合到混凝土中。 在受控情況下，可用纖維代替部分或全部鋼筋網片。鋼筋纖維料的使用產生了三維增強混凝土組合板。
使用與用于驗證傳統強化在壓型鋼板組合樓板中的使用相同的測試方案，對纖維增強的性能進行了經驗驗證，特別是針對耐火性和縱向剪切傳遞。
使用纖維鋼筋可以取得可觀的收益，包括降低人工成本和節省建設計劃。 可以顯著減少鋼筋和網片的縱向抗剪加固的需求，并且僅需要購買，運輸和存儲少量的織物增強。 起重機的使用較少。地板的安裝更容易，更安全，因為減少了用于遮蓋地板工作區域以及處理，固定和檢查的加固物，這可以減少多達20％的安裝時間。
獨立測試表明，纖維鋼筋可以提供與傳統焊接金屬絲網解決方案同等或更高的性能，盡管在集中載荷的位置可能需要局部增強。 纖維增強材料可抵抗塑性收縮，沉降開裂和韌性，但性能與特定纖維有關。
BS EN 14889 [27]涵蓋了用作混凝土增強材料的纖維的要求。 第1部分介紹了鋼纖維，第2部分介紹了聚合物纖維。 選擇聚合物纖維時應格外小心，因為僅符合BS EN 14889的11類（宏）纖維可替代鋼甲板復合板中傳統的織物增強材料。
重要的是要注意，纖維鋼筋組合板不是通用產品。 必須根據纖維制造商的特定壓型鋼板規格使用特定類型和劑量的纖維，并且不能替代其他壓型鋼板或纖維類型。
當使用鋼筋纖維解決方案時，仍然普遍的做法是在組合邊緣梁上使用U型鋼筋，在樓板開口處使用鋼筋，在施工縫處或在組合樓板懸臂超出支撐的位置使用網片或鋼筋。
有關纖維增強的更多信息，請參見第6.2.1節。 有關使用鋼或宏觀合成纖維增強混凝土的進一步指導，分別可在《混凝土協會(huì )技術報告》第63 [40]和65 [41]中找到。
在已交付并準備現場泵送的混凝土中提供了纖維鋼筋。 這樣最多可以減少20％的安裝時間。
