防裂

由于樓承板和主要鋼結構對干燥收縮的抑制作用，所有組合板中的混凝土都有開裂的風險，即使樓承板有效地起到了加固作用并有助于分配收縮應變，從而不會(huì )產生大的裂縫形成。但是，裂紋通常不會(huì )造成耐久性或可維修性危害。 僅在將板的表面用作磨損面的地方，或要使用水磨石或其他“剛性”地板的地方，才可以進行特殊加固（除了需要使用“標準”面料來控制開裂。當出現裂紋問題時，通常需要超過0.3％的增強百分比，以將裂紋寬度限制在建議的極限范圍內。通常使用網片而不是鋼筋來控制開裂。

根據BS EN 1994-1-1，當連續板被設計為簡單支撐時，抗裂鋼筋的最小橫截面面積應在混凝土覆蓋層到樓承板的高度內如下：

l  未施工的肋以上混凝土截面積的0.2%

l  施工的肋以上混凝土截面積的0.4%

在支撐結構的中間支撐上，可能會(huì )出現較大的裂縫寬度，因為在移除支撐時，板的全部自重會(huì )施加到組合板中，這說明需要更高的最小增強百分比。

對于某些暴露等級，上述數量不能自動確保裂紋寬度小于BS EN 1992-1-1（和本規范的英國國家附錄）中給出的0.3 mm的典型值。 如果暴露等級（或地板飾面）需要控制裂紋，則應將平板設計為連續的，并且根據BS EN 1992-1-1評估在彎矩區域的裂紋寬度。

經驗表明，由于受限制的干燥收縮和撓曲作用的結合，最大的開裂風險是在支撐梁上[28]�？梢允褂谩罢T導”接頭來減少這些位置隨機開裂的風險�？梢酝ㄟ^(guò)鋸切板來形成這種接縫，但是顯然，需要注意防止耐火性和縱向抗剪性所需的加強件損壞或切斷。但是，在必須控制裂紋的地方，一種更可靠的措施是在支座上使用附加的裂紋控制增強材料。

當要使用鋼纖維代替鋼筋/鋼筋網片時，應就裂紋控制措施咨詢纖維供應商。

撓度

組合構件在加載時的撓度應采用彈性分析方法計算，忽略了收縮的影響。對于連續板的內跨，通過機械或摩擦聯鎖或通樓承板焊接螺柱來實現剪切連接或端部錨固，撓度可采用開裂面積和未開裂面積的二階矩的平均值來確定。這既適用于歐洲規范的設計，也適用于BS 5950的設計，但BS EN 1994-1-1和BS 5950-4(指BS 5950-3)的長期和短期效應的模量比計算略有不同。

BS EN1994-1-1允許在滿足外部或簡單支撐跨度的下列條件的情況下，不計算組合樓板的撓度：

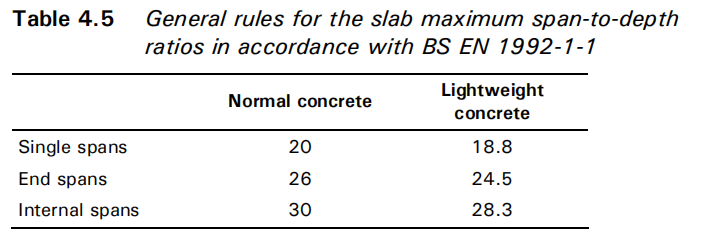

l  樓板的跨度/厚度比不超過BS EN 1992-1-1中針對輕質混凝土規定的某些限制（如表4.5所示）;

l  在（大跨度）測試中導致0.5毫米的最終滑移的負載組合板超過設計使用負荷的1.2倍。

    對于在低于設計服務載荷1.2倍的載荷下端部滑動超過0.5毫米的情況，設計者可以選擇以下兩種選擇：

     i) 應提供端錨;或

ii)應計算撓度，包括端部滑移的影響。

如果從帶有端部錨固的組合板的試驗中無法得知板與混凝土之間的剪切連接行為，BSEN1994-1-1允許使用系拱模型。對設計師的指導可以在BS EN 1994-1-1[29]的設計師指南中找到。

對于bs5950 -4的設計，也有簡單的設計規則，以確保適當的撓度行為的組合板。在設計時，如果跨度與深度之比不大于表4.7所示，則不需要計算撓度。確認樓板滿足這些限制將確保避免過度的撓度。樓承板的有效跨度在bs5950 -4中定義為:

l  支撐中心之間的距離，

l  支架之間的凈距以及組合樓板的有效厚度。

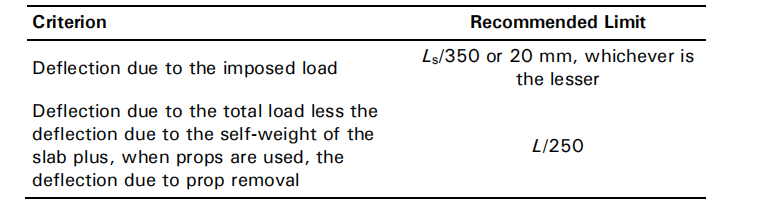

表4.7中的值適用于均布荷載下的樓板，中間支撐上的名義連續性增強（0.1％），即它們設計為簡單支撐。 對于在支撐上具有完全連續性增強的平板，應參考BS 8110 [30]。 對于不滿足跨深比或鋼筋極限的樓板，應明確計算撓度。 BS 5950-4建議組合板的撓度通常不應超過表4.6的限值。

可以使用“常規”鋼筋混凝土設計規則（假定鋪面和混凝土之間完全有效的粘結）來確定采用平常鋼筋樓板的剛度。 當使用鋼筋纖維混凝土時，應向制造商尋求有關樓板剛度的建議。

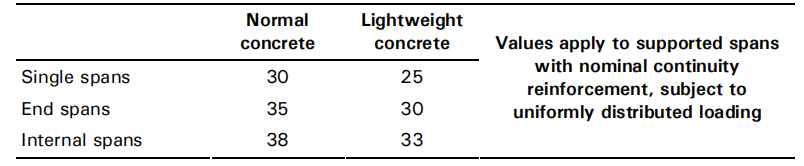

表4.7    根據BS 5950-4規定的樓板最大跨深比的一般規則：

動態靈敏度

組合板的動態靈敏度通常并不嚴格，因為與梁相比，它們相對較硬，盡管應考慮整個地板的動態，如5.2.2節所述。

內部混凝土表面的開裂通常不會(huì )損害建筑物的結構性能，因此對于經濟設計而言，后果可能經常被忽略。
