開洞

在組合樓板中很容易進行開洞。通常在樓承板廠家的載荷跨度表隨附的注釋中提供有關限制開口大小以及可能需要的任何額外鋼筋的建議。 此處提供有關淺層樓承板設計問題的進一步建議（第7節中介紹了深層樓承板），BCSA金屬樓承板和螺柱焊接操作規范中提供了有關開洞構造的建議。

開洞可以按照大小來分類：

l  小型  300mm見方的開洞，對于結構來說，沒有什么大的問題，也不需要額外的加固。

l  中型-開口在300 mm至700 mm見方之間-通常需要在板中放置額外的鋼筋。 如果開口彼此靠近放置，情況也是如此。

l  較大-開口超過700mm見方，應使用額外的鋼結構支承主結構，以分剪出洞口。

 應該注意的是，在制造商的資料中特殊板型引用與上面給出的尺寸略有不同的尺寸。在這種情況下，應遵循制造商的指導。

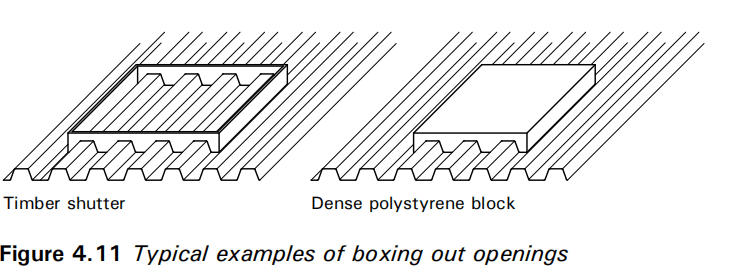

對于中小尺寸的開口，通常的做法是承包商在澆筑混凝土之前，先用木材或聚苯乙烯嵌件“裝箱”出樓承板區域，以形成開口，如圖4.11所示。 在混凝土達到其設計強度的75％之前，不得切割樓承板。 然后可以將其切割或燒掉以形成開口，并且切割的邊緣向上彎曲或磨掉。 如果在鑄造前不可避免地要切割樓承板，則可能需要臨時支撐。 這可能對平板設計有影響，應咨詢結構設計師。

對于大開口，支撐修邊結構應在放置樓承板之前就位。 然后，開口應在組合樓板澆筑之前修剪，如圖4.12所示。

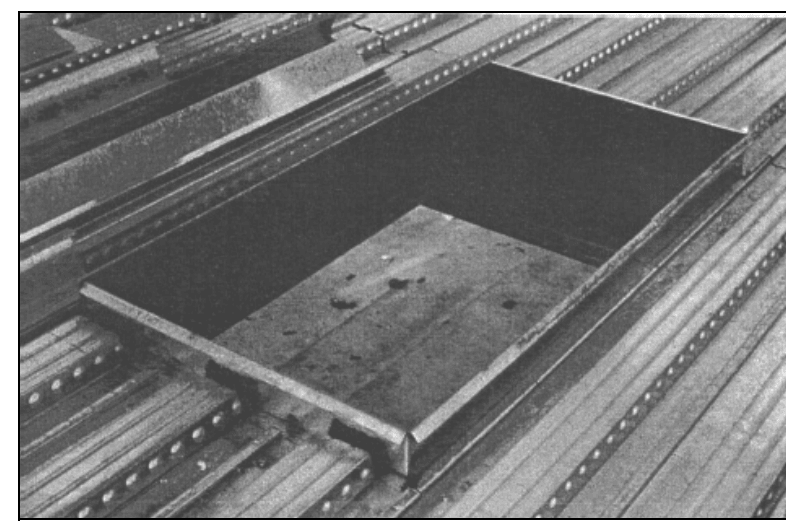

Figure 4.12   一個典型的修整開口（在樓承板鋪設后，在固定開口周?chē)�的邊緣保護和加固之前）

在混凝土澆筑后（對開口進行后成形）切割板材可能會(huì )導致混凝土和樓承板板之間的粘結性喪失，因此不建議這樣做。當不可避免地要進行后成型時，應采用非沖擊性的切割方法，例如金剛石芯鉆/鋸，以便將對樓承板和混凝土之間的機械互鎖的干擾降至最低。 影響結構的開口位置和大小需要謹慎考慮，應始終與結構設計師聯系。

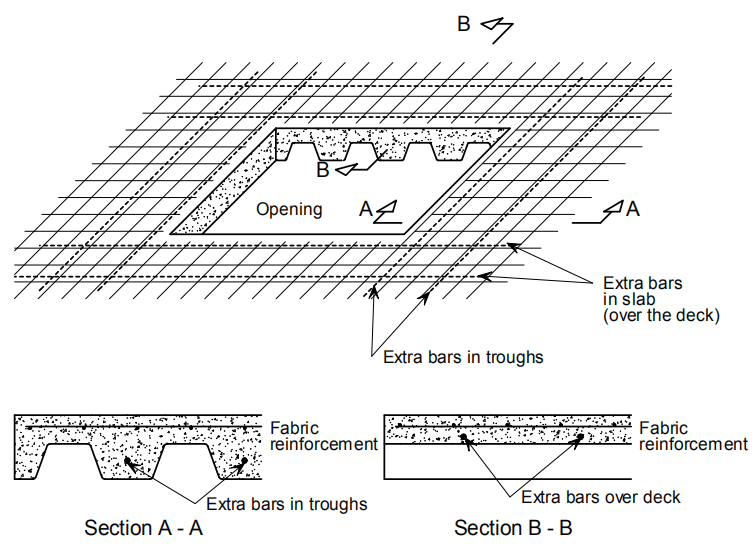

樓板中是否需要額外加固或額外的修整鋼結構取決于開口的大小。要求應由結構設計師確定，該設計師可以由樓板或鋼結構專家代表。結構設計師將在合同圖紙上確定加固要求，如果對開口的位置或所需的加固量有任何疑問，應咨詢結構設計師。任何其他加固可能需要按照BS EN 1992-1-1 [24]或BS 8110 [30]設計�，F場操作人員應意識到，中型開口周?chē)�需要額外的加固。這通常采取將鋼筋放置在開口附近的樓承板板槽中的形式，并使用附加的橫向鋼筋來“平滑”開口周?chē)�的載荷傳遞（見圖4.14）。開口和無支撐邊緣之間的距離不應小于500毫米和開口寬度中的較大者。如果開口落在任何組合梁通常的混凝土凸緣“有效寬度”之內（通�？缍葹榱褐行木�(xiàn)的每一側的1/ 8），則應在假定適當減小板的有效寬度的情況下檢查梁的阻力

在沒有任何廠家提供額外加固的指導的情況下，可以假設有效的“束條”系統跨越了開口的整個邊緣，如圖4.13所示。梁帶的有效寬度應取為d_o / 2，其中d_o是開口在垂直于鋪裝肋骨的方向上的寬度。僅板肋上方的混凝土是有效。假定橫向梁條被簡單支撐，并且跨度為1.5 d_o�？v向梁帶除了承受其自身的載荷比例外，還可以抵抗橫向梁帶的載荷。 “橫梁”內提供了額外的加固以適應所施加的載荷。這種增強通常采用放置在樓承板板槽中的鋼筋形式（見圖4.14）。附加的橫筋或斜筋
可用于改善開口周?chē)�的載荷傳遞。這些梁條中的鋼筋至少需要延伸一個錨固長度，使其超出支撐梁的中心線。

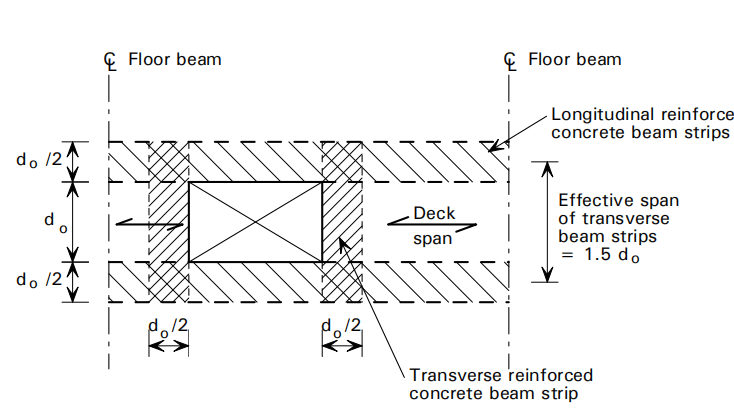

Figure 4.13  中至大開口周?chē)�的荷載路徑和梁條

一層中的多個開口可能需要被認為相當于一個大開口，并且應該相應地設計加固。
