組合階段 之抵抗矩設計
組合梁一般按照BS EN 1994-1-1或BS 5950-3設計。在這兩種情況下,截面的抗彎性通常使用“塑性”原則來評估(假設截面不受局部屈曲影響)。然后,計算出的抵抗矩與加載順序無關,即在施工過程中梁是否被支撐或未支撐。在極限狀態下,抵抗矩應足以滿足最大總設計力矩。

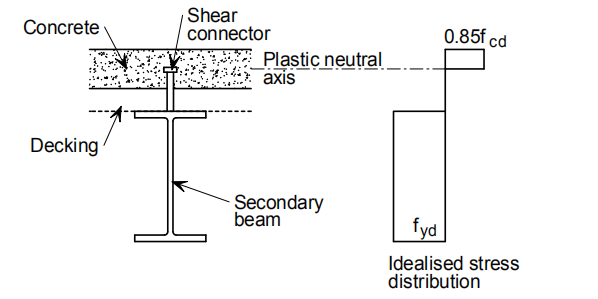

使用理想的矩形應力塊計算塑性抗力矩,如圖5.2所示。 在BS EN 1994-1-1中,假定可以分別在鋼和混凝土中達到fyd和0.85 fcd的應力,其中fyd(= fy /γM0)是鋼的設計屈服強度,而0.85fcd是鋼的設計屈服強度。 混凝土的抗彎曲壓縮性。 是設計圓筒的0.85倍混凝土fcd的強度,其中fcd = fck /γc。 BS 5950中的等效強度對于鋼材的設計屈服強度為py,對混凝土的設計彎曲抗壓強度的等效強度為0.45 fcu(其中,fcu是混凝土的立方強度)。
根據這兩個組件的相對面積,塑料中性軸可能落在樓板或鋼截面的深度之內。

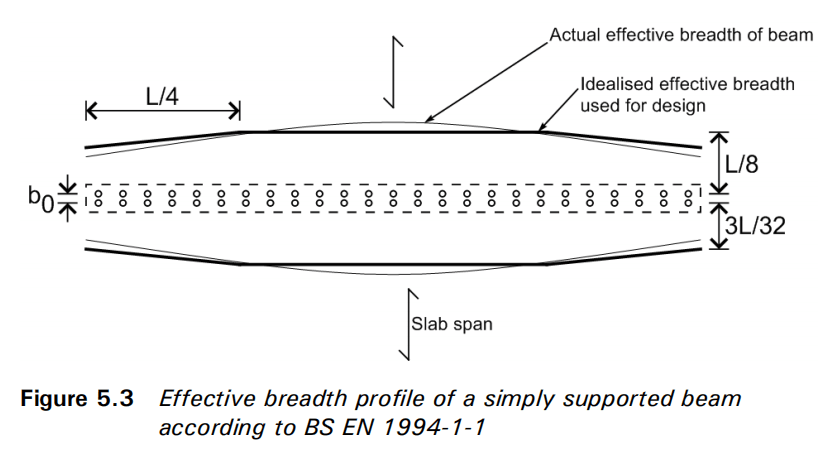

混凝土受壓面積受有效寬度的限制。這種寬度沿梁的長度變化,如圖5.3所示。它的形式取決于負載的類型和最終條件(簡支或連續)。但是,在設計中可以采用一種更簡單的形式。在BS EN 1994-1-1中,有效寬度被定義為跨度中間部分的常數,并向兩端逐漸變薄,如圖5.3所示。還包括成對的剪切連接器的中心之間的距離b0。然而,對于正常使用極限狀態,可以假定一個恒定的有效寬度作用于整個跨度,基于跨中值。在BS 5950 - 3中, 有效寬度是一個簡單支撐的梁的常數,其垂直于梁。對于bs5950 -3和bs1994 -1-1,在正常使用條件和極限狀態下,有效寬度的最大值為梁中線兩側的跨度/8?紤]到這一限制,在設計中假定的寬度不得超過實際可用的板寬。這是特別適用于邊梁及與開口相鄰的梁,其中一側可能只有較窄的板寬。

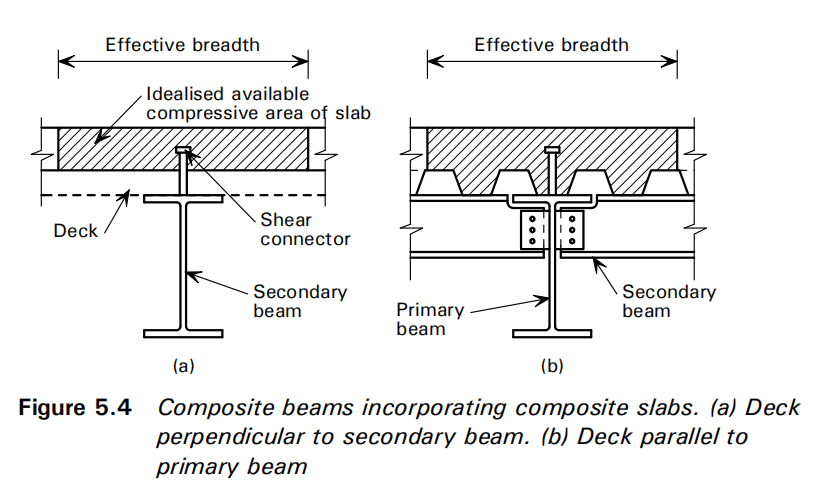

混凝土的受壓面積也取決于樓承板鋪板方向。當鋪板肋垂直于梁時,必須忽略鋪板深度內的混凝土(見圖5.4(a))。當鋪板肋與梁平行運行時,可考慮混凝土的總橫截面積,前提是它位于組合截面的中性軸上方(圖5.4(b))。
可能在鋼和混凝土中產生并用于計算抗彎矩的應力塊可能會(huì )受到在材料之間界面處傳遞的縱向剪切力的大小的限制。 如果該限制適用,則稱為“部分互動”(請參閱第5.3.3節)。
假定在BS EN 1994-1-1和BS 5950-3中,施加到梁上的所有垂直剪力僅由鋼梁截面抵抗。 因此,設計檢查應符合BS EN 1994-1-1或BS 5950-3的規定,該指南就彎曲和剪切的組合考慮提供了指導。 此外,鋼型材的頂部翼緣寬度必須足夠大,以確保面板不會(huì )在梁上承重。

與鋼梁相鄰的混凝土形成一個結構翼緣板,板上開口的存在將影響鋼梁的性能。盡量避免在梁旁邊放置板開口(在有效翼緣寬度內)。如果這樣的開口無法避免,它們的影響必須包括在梁的設計中。
