- 淺談壓型鋼板鋪板圖設計（二）
- 作者：jiweichun
- 類別：?jiǎn)T工日記
- 瀏覽次數：2839
- 發表時間：2016-01-04
在大陸規范中，支承樓面混凝土的壓制成型的鋼板被稱為壓型鋼板。在境外的稱呼中，壓型鋼板的意義更為廣泛，包括屋面、墻面的壓制成型的彩鋼板均稱作壓型鋼板，而支承樓面混凝土的壓型鋼板被稱為鋼承板或樓承板。即大陸所指的壓型鋼板等同于鋼承板或樓承板。
壓型鋼板-混凝土組合板（圖1-1）是近年來在國內迅速發展的組合結構形式。它是由壓型鋼板與混凝土共同作用的組合構件。壓型鋼板橫截面呈折線波形，并局部有凹凸狀，以增強與混凝土的結合。
壓型鋼板與現澆混凝土（達到強度后）組合在一起，壓型鋼板在施工階段充當澆注混凝土的永久模板，在正常使用階段全部地或部份地起板底受拉鋼筋的作用，采用這種設計的樓板稱為組合樓板。
采用這種組合板的樓板，與傳統的現澆混凝土樓板相比，現場被妥善安裝后可以成為安全的工作平臺，同時減少施工中支模、拆模等工序，節約了時間、材料及人工，縮短了施工工期，降低了工程造價。
圖1-1
壓型鋼板在組合樓板中的作用顯而易見，因此壓型鋼板的鋪板圖設計就顯得非常重要。
在進行一個項目的鋪板圖設計之前，先要了解該項目的基本情況，比如它的總建筑面積、所采用的結構體系、樓層數、樓板厚度、標高等，從而心中對該項目有了比較清晰的認識。
再者，重點看下組合樓板的節點圖，在節點圖里我們可以知道所要選取的壓型鋼板的型號及鋼板厚度。
然后，我們需要看下深化圖中是否注明鋪板方向，若沒有注明，則需自己對整個鋪板做好分塊，排好方向，使得壓型鋼板受力合理。做完這些基本工作，下一步就可以進行鋪板圖繪制了。
在繪制鋪板圖之前，還有一個細節需注意，就是看下深化的鋼梁圖與結構圖是否對應，若有差別，應先弄清楚以哪個為準。確定好鋼梁的位置后，根據圖中鋼梁的尺寸用虛線繪制好鋼梁（若圖中鋼梁已按實際尺寸繪制，則此步驟可以省略）。

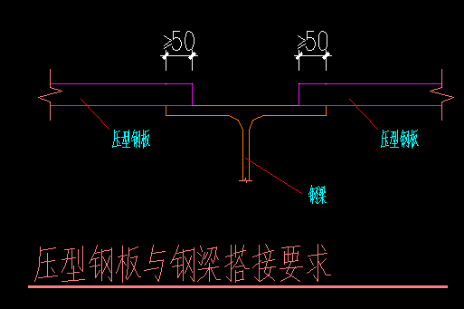

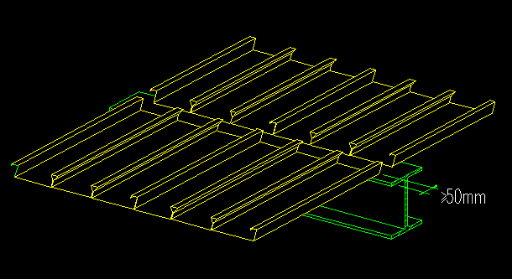

一切準備就緒，但鋪板圖繪制仍不可大意，首先要根據板肋方向進行合理的布局，盡量采用兩跨或者三跨布置。鋪板圖繪制時，要注意壓型鋼板搭接在鋼梁上的長度不小于50mm（見圖1-2），同時注意壓型鋼板的長度不宜過長。
圖1-2
鋪板圖繪制時，要靈活處理，比如板長在0.5m以下的可以不計入材料表，可利用現場裁剪多出的壓型鋼板替補�；镜匿伆鍒D畫好后，要根據鋪板的實際跨數和跨距進行施工階段的無支撐跨距驗算、使用階段的驗算以及抗火計算，若計算不通過，則需要采取加臨時支撐等措施，以確保壓型鋼板受力合理安全。
待鋪板圖繪制好后，要仔細測量尺寸，編制材料表，計算壓型鋼板各鋼板厚面積及總面積。壓型鋼板鋪板圖和材料表都完成后，還要進行邊模的設計。

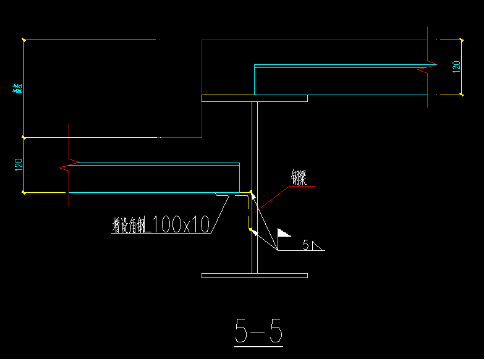

一般情況下，邊梁和洞口都要采用邊模以及注意高低處的處理，可參照附圖1-3。因此，邊模設計時要留意這些地方，同時注意邊模焊接在鋼梁或者壓型鋼板上的長度不小于50mm。邊模設計長度計算好后還要進行節點的處理，根據邊模設計的實際情況繪制節點圖。好了，整個鋪板圖設計就基本完成了（圖1-4）。
圖1-3
有時候，當我們一點點畫好相對復雜的圖時，內心會(huì )有小小的成就感，因為不僅鞏固了基礎作圖要點，還強化了作圖效率，而且學到了不少新的知識。
圖1-4
以上我簡要的寫出了鋪板圖設計的流程，但實際鋪板圖設計中有很多的細節是需要注意的，再加上自己所學有限，因此有錯誤的地方還請大家指正。
復雜的結構，它的鋪板圖設計也會(huì )比較繁瑣，如同一層的標高有變化，鋼梁是斜鋼梁等，這些都需要我們認真看圖，仔細繪圖。
鋪板圖設計的工作讓我對鋼結構有了進一步的了解，這份工作看似簡單，但仍需要有一定的專業基礎，所以我唯有不斷學習，努力讓自己成為一個更專業更全面的人，才能更好的進行結構設計。
作者：季融春
季融春，南京林業大學土木專業本科畢業。樂(lè )上樓承板廠家深化圖設計師。
從事技術方面工作，目前主持和參與樂(lè )上樓承板廠家主要項目長沙國金中心、上海國際服務中心、久隆電力辦公樓、寧波城市展覽館項目深化圖設計工作。
在樓承板深化設計有著比較出色的表現，目前轉崗至樓承板銷售崗位。
